برج نور ثابت دارای سبد پروژکتور ثابت می باشد.
این نوع از برج نور در ارتفاع کمتر نسبت به نوع متحرک طراحی و تولید می شوند.
جهت تعمیر و نگهداری پروژکتورها باید از ماشین آلات بالابر استفاده شود.
امکان تعبیه نردبان با حفاظ جان پناه برای این سازه وجود دارد.
پوشش این سازه فولادی از نوع گالوانیزه گرم طبق استاندارد ASTM A123 می باشد
برج نور ثابت برخلاف برج نور متحرک، سبد پرژکتوری آن قابلیت حرکت در راستای محور عمودی را ندارد. و بصورت اتصال فلنچی در انتهای پایه متصل می گردد.
در هر موقعیتی که نیاز به ایجاد روشنایی بصورت گسترده در ارتفاع متوسط وجود دارد برج نور ثابت گزینه ای مناسب است.
دکل روشنایی ثابت در بازه ارتفاع 6 تا 9 متر بصورت پلکانی و از ارتفاع 9 تا 24 متر با استفاده از نردبان و حفاظ جان پناه تولید می گردد. در ادامه این سازه را در بخش های مختلف تحلیل می کنیم:

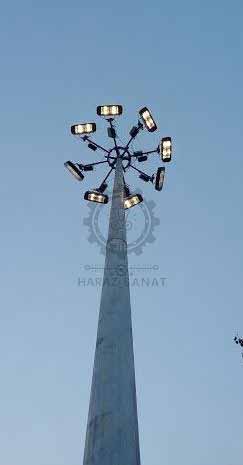

برج نور با سبد ثابت یک ستون با مقطع چندوجهی از جنس فولاد درجه یک است که در قسمت بالایی آن یک سبد با ابعاد مناسب جهت نگهداری پروژکتورها نصب شده است. ستون اصلی برج از چندین قطعه چندوجهی تشکیل شده که یا بصورت اورلپ یا فلنچی با پیچ و مهره به یکدیگر متصل می شوند تا بدنه اصلی را شکل دهند. در طراحی این برج ها جهت تعیین نقشه فنی و نوع متریال مانند ضخامت ورق فولادی و … مواردی مانند شدت وزش باد، ارتفاع مناسب و وزن تجهیزات نوری را در نظر می گیریم.
از آنجا که سبد نور ثابت است، طراحی این برج نیازمند دقت بالایی در توزیع وزن و تأمین استحکام کافی برای جلوگیری از لرزش و جابجایی است. در طراحی فنی، محاسبات مربوط به مرکز ثقل و نقاط بحرانی تنش بسیار حائز اهمیت است. همچنین برج نور ثابت به دلیل عدم وجود بالابر نسبت به برج نور متحرک وزن کمتری دارد. با این حال وزن دقیق بسته به ارتفاع، جنس مصالح به کار رفته و استفاده یا عدم استفاده از نردبان و حفاظ جان پناه متفاوت خواهد بود.
در پوشش برج نور ثابت از عملیات آبکاری در وان روی مذاب انجام شده، که این امر موجب عمر طولانی فلز در مقابل رطوبت و شرایط گوناگون محیطی می شود. بسیار حائز اهمیت است که متعلقات اتصال نظیر پیچ و مهره نیز حتما دارای پوشش گالوانیزه گرم باشد.
باتوجه به دریافت اطلاعات محل نصب پروژه، ارتفاع و وزن سازه، تعداد و مشخصات فنی پرژکتورها، طراحی و تعیین ابعاد فونداسیون بتنی انجام می گردد.

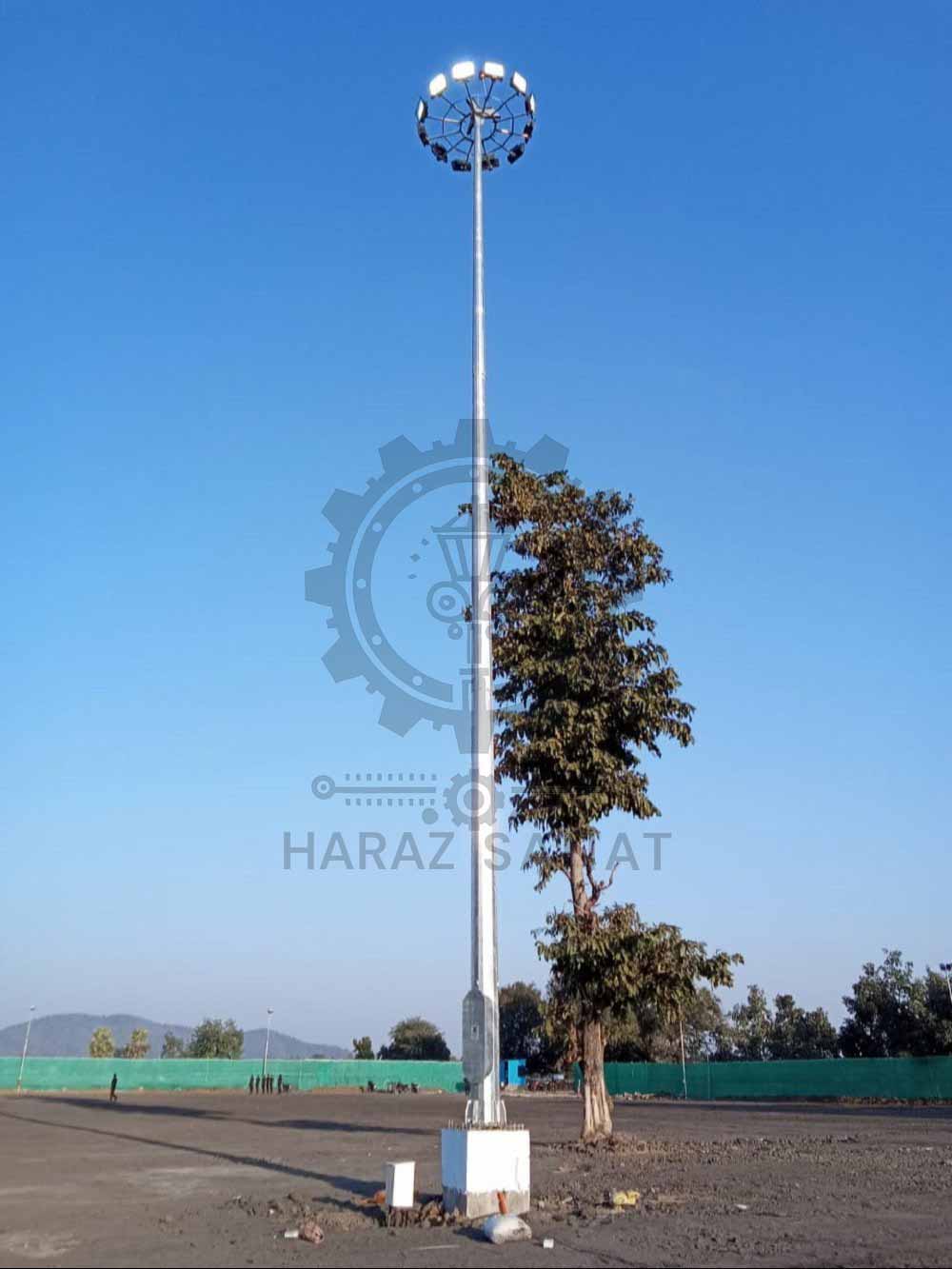

این برج ها به دلیل ارتفاع و وزن نهایی بالایی که دارد، جهت استقرار به فونداسیون استاندارد نیازمند هستند. از این رو این فونداسیون ها باید با بتن عیار 350 و مش بندی داخلی اصولی و انکربولت های استاندارد طراحی و تولید شوند. ابعاد فونداسیون بر اساس ارتفاع و وزن نهایی سازه و شرایط خاک منطقه تعیین می شوند. برای مثال، یک برج 20 متری ممکن است به فونداسیونی با ابعاد 1.5 * 1.5 متر و عمق 1.2 متر نیاز داشته باشد.
طراحی و ساخت این سازه باید بگونه ای باشد که اپراتور به راحتی و با امنیت بسیار بالا مسیر عمودی پایه را طی کند تا به سبد پرژکتوری دسترسی داشته باشد و عملیات نگهداری و تعمیرات پرژکتورها را انجام دهد.
انتقال تجهیزات روشنایی به سبد ثابت، از طریق بالابر یا اپراتور انجام می شود.
به دلیل ثابت بودن سبد یا هد در این برج ها محدودیت هایی در زمینه نصب و تعمیر و نگهداری آن وجود دارد.
